원호형 리니어 서보 모터

얼라이먼트부터 선회 동작까지···, 필요 동작각도에 대응하여 설치가 가능

τServo compass image
τServo compass

특징

  • 필요 동작각도에 따라 원호형 마그네트와 코일 유니트를 구성하여
    코스트 퍼포먼스가 뛰어난 얼라이먼트 스테이지를 실현
  • 워크 사이즈에 따라 동력 반경을 3가지 타입 라인 업
    R200 타입(178mm), R850 타입(825mm), R1550 타입(1525mm)
  • 외주상에 위치센서를 설치하는 것으로 대형부하의 고정밀도 위치결정이 가능
  • 기구부의 간략화, 공간절약화에 의해 코스트 메리트를 발휘
support
SSCNETⅢ · MECHATROLINK-Ⅲ · CC-Link · DeviceNet
Catalog

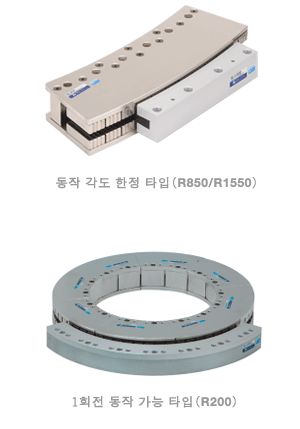

동작 각도 한정 타입(R850/R1550)

  • 대형 FPD 기판의 얼라이먼트 동작 등 大관성 부하의 고정밀도 위치결정에 최적
  • 필요각 한정 동작 R850/R1550type

1회전 동작 가능 타입(R200)

  • 45°의 마그네트 베이스를 8개 연결하는 것으로 1회전 동작도 가능
  • 중공구조가 필요한 구동에도 최적
  • 1회전 동작 가능 R200type
